Apa Proses Produksi CNC Lengkap?

Saka desain produk dhisikan lan modeling CAD, liwat program CAM, persiyapan mesin, lan mesin nyata, kanggo pengawasan kualitas pungkasan lan kirim-Processing, nylidiki carane tliti digital lan efficiency mechanical converge kanggo nggawe bagean logam Komplek.

Langkah 1: Desain Produk & Nggawe Gambar CAD

Kabehproduksi CNCwiwit karo syarat produk customer. Tim desain kita nggunakake piranti lunak CAD kanggo nggambar gambar teknik 2D sing tepat lan mbangun model produk 3D sing lengkap, sing nggawe dhasar kanggo wangun pungkasan bagean rampung.

Desain kanggo Priksa

Kita ngevaluasi kinerja bahan mentah, ruang akses alat, kesulitan pangolahan, lan biaya produksi ing tahap desain kanggo ngindhari masalah manufaktur mengko.

Standar Model Lengkap

Model 3D kudu nampilake kabeh fitur struktural bagean kasebut.

Clear Technical Markings

Kabeh gambar mbutuhake toleransi dimensi sing ditandhani, toleransi geometris, lan syarat kekasaran permukaan kanggo referensi sajrone produksi.

Langkah 2: CAM Programming & Machining Process Planning

lunak CAM tumindak minangka link antarane file desain lan alat mesin CNC. Programer teknis kita ngowahi model CAD dadi G-code lan M-code, basa printah sing bisa diwaca kanggo peralatan CNC.

Divisi Tahap Permesinan

Kita misahake nglereni kasar lan nglereni rampung kanggo kabeh bagean: mesin kasar mbusak keluwihan materi kanthi cepet, nalika ngrampungake kunci mesin kanthi presisi lan kualitas permukaan.

Alat Pemotongan & Optimasi Path

Kita milih alat pemotong sing cocog lan ngrancang jalur pemotongan sing paling cendhak kanggo nyuda wektu lelungan sing ora aktif lan ningkatake efisiensi produksi sakabèhé.

Parameter Cutting Custom

Teknisi nyetel kacepetan spindle, tingkat feed, ambane nglereni, lan langkah pemotongan kanthi ketat adhedhasar bahan lan struktur bagean.

Tes Simulasi Pra-produksi

Kita mbukak simulasi pemotongan 3D lengkap ing piranti lunak kanggo mriksa tabrakan alat, over-cut, lan risiko rusak alat sadurunge ngirim program menyang bengkel.

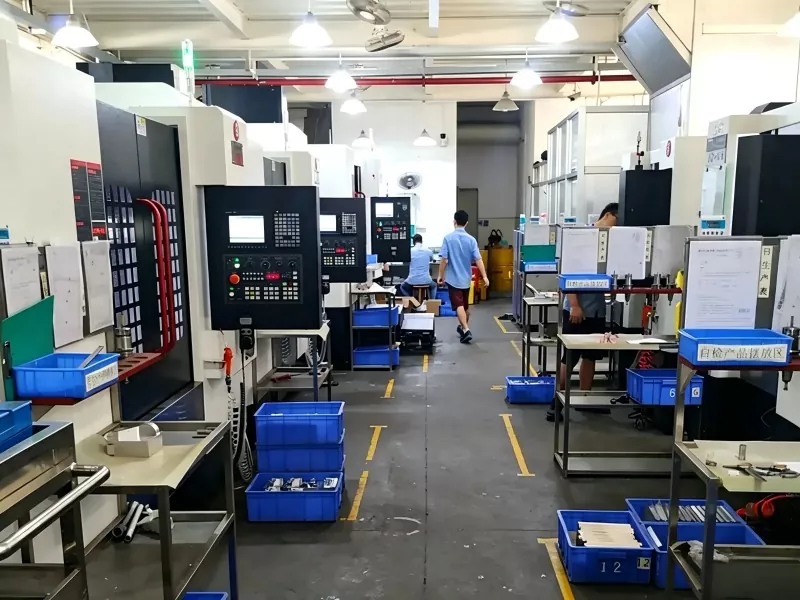

Langkah 3: Persiyapan Mesin & Persiapan On-site

Sadurunge nglereni resmi, operator workshop ngrampungake kabeh karya persiyapan fisik kanggo cocog program digital.

Persiapan Alat

Operator nyiapake kabeh alat pemotong sing dibutuhake kaya sing kadhaptar ing lembar proses, ngukur dawa lan diameter saben alat, banjur dipasang kanthi bener menyang majalah alat mesin.

Clamping Bahan Baku

Vises, piring tekanan, utawa peralatan khusus digunakake kanggo ngunci kosong bahan mentah ing meja kerja, nyegah owah-owahan nalika nglereni kanthi kacepetan dhuwur.

Setelan Alat & Kalibrasi Asal

Sistem koordinat kerja (kayata G54) disetel kanggo ngonfirmasi titik nol saka benda kerja supaya mesin bisa nemokake bahan mentah kanthi akurat.

Unggahan Program

File G-kode tanpa kesalahan sing diverifikasi kanthi lengkap diunggah menyang sistem kontrol mesin CNC.

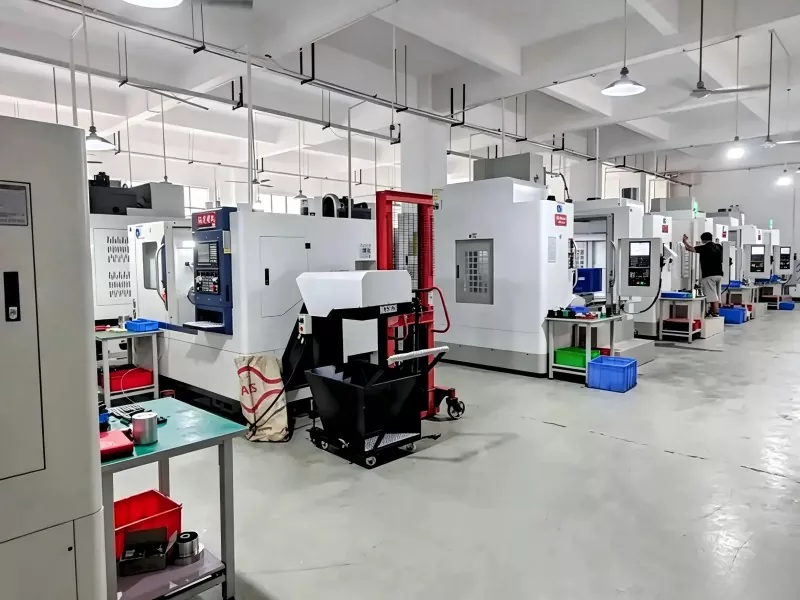

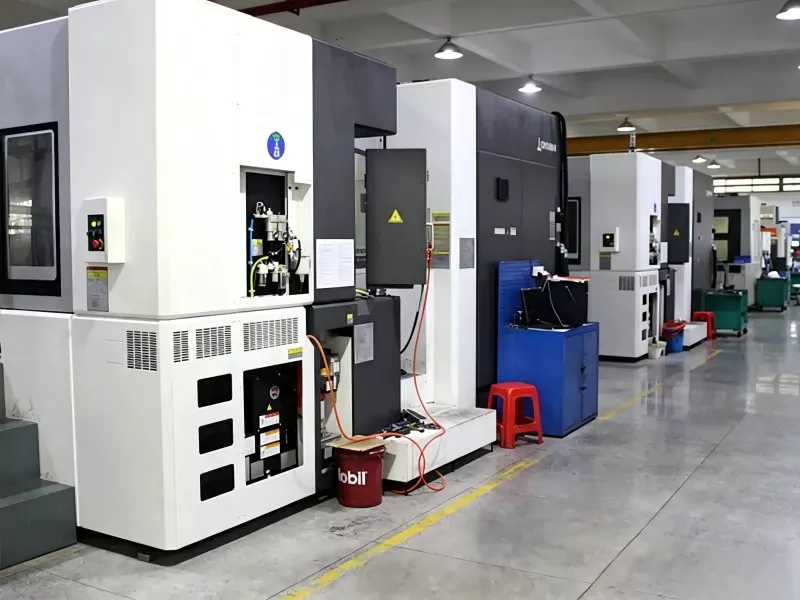

Langkah 4: Mesin Otomatis & Ngawasi Wektu Nyata

Mesin CNC mlaku kanthi otomatis ngetutake kode sing diunggah, lan tautan multi-sumbu ngrampungake pemotongan materi. Operator tetep ngawasi kabeh proses sing mlaku.

Jinis mesin CNC umum

Penggilingan: Alat nglereni puteran mindhah menyang workpieces tetep, becik kanggo lumahing warata Komplek, growong lan profil 3D sudhut mlengkung.

Nguripake: Kothong bahan mentah muter nalika alat nglereni obah, digunakake kanggo bagean rotasi kaya poros, cakram lan lengen klambi (kayata sisipan cetakan kuningan).

Pengeboran & Tapping: Pengeboran bolongan sing akurat lan pangolahan benang internal kanggo perakitan pengikat.

Titik Pemantauan Utama ing situs

Operator kudu ngawasi rincian kasebut sajrone produksi:

Cairan pendingin sing cukup kanggo nutupi area pemotongan

Tandha-tandha piranti sing nyandhang utawa pinggiran potong

Getaran sing ora biasa utawa swara sing ora normal saka mesin

Langkah 5: Inspeksi Presisi & Kontrol Kualitas

Sawise mesin rampung, kabeh bagean ngliwati tes QC sing ketat kanggo mesthekake yen cocog karo kabeh spesifikasi gambar.

Priksa ukuran dhasar

Buruh nggunakake kaliper digital, mikrometer, lan go/no-go gauge kanggo verifikasi ukuran cepet.

Tes Dimensi kanthi tliti dhuwur

Kanggo ultra-toleransi utawa bagean sudhut mlengkung Komplek, koordinat mesin ngukur (CMM) lan detektor gambar optik nyoba toleransi geometris akurat.

Test Rampung lumahing

Penguji kekasaran permukaan mriksa kelancaran permukaan kanggo ngilangi tandha alat lan cacat permukaan sing jelas.

Langkah 6: Post-Processing & Permukaan Finishing

Bagian sing lulus pemeriksaan kualitas nampa perawatan sekunder kanggo nyukupi standar perakitan lan penampilan.

Deburring

Piranti tangan, mesin polishing, utawa peralatan ultrasonik mbusak burrs lan sudhut sing cetha supaya ora goresan lan mesthekake perakitan lancar.

Reresik Parts

Kabeh lenga nglereni, kripik logam, lan rereget lumahing wis sakabeheng mati saben workpiece.

Perawatan lumahing adat

We offer macem-macem pilihan finishing lumahing miturut skenario panggunaan: sandblasting, electroplating, anodizing, lapisan oksida ireng, uyuh wêdakakêna lan liyane kanggo pangayoman anti-karat lan efek hiasan.

Inspeksi Akhir & Kemasan

Priksa lengkap pungkasan barang rampung, perawatan anti-karat, perakitan komponen lan kemasan shockproof kanggo kiriman.
