Apa Bagean Diuripake Presisi Komplek lan Kepiye Ngapikake Kinerja Komponen?

Komplek Precision nguripake Partsyaiku komponen sing direkayasa sing diprodhuksi liwat proses ngowahi sing luwih maju kanggo nggayuh akurasi dimensi, keterulangan, kualitas permukaan, lan kerumitan geometris. Iki digunakake kanthi wiyar ing otomatisasi, mesin, sistem otomotif, elektronik, peralatan medis, sistem hidrolik, lan aplikasi liyane ing ngendi komponen standar konvensional bisa uga ora nyedhiyakake kecocokan utawa kinerja sing dibutuhake. Pandhuan iki nerangake struktur, proses manufaktur, pilihan material, toleransi, permukaan permukaan, syarat inspeksi, pertimbangan desain, lan praktik sumber, mbantu insinyur lan tim tuku nyuda risiko produksi lan milih solusi manufaktur sing cocog.

Daftar Isi

1. Apa Sing Komplek Precision Turned Parts?
2. Apa sing Nggawe Komplek Bagian?
3. Kepiye Bagean Presisi Komplek Digawe?
4. Bahan apa sing bisa digunakake?
5. Kepiye Akurasi lan Toleransi Dikontrol?
6. Napa Permukaan Rampung Penting?
7. Kepiye Precision Turned Parts Dipriksa?
8. Kepiye Insinyur Ngrancang Komponen Iki?
9. Ing endi Bagian Presisi Komplek Digunakake?
10. Apa sing kudu digoleki para panuku ing Mitra Manufaktur?
11. Pitakonan sing Sering Ditakoni
12. Kesimpulan

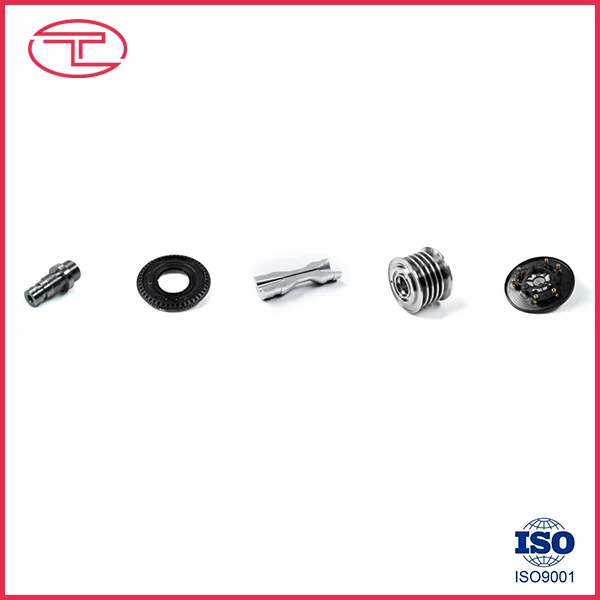

Apa Sing Komplek Precision Turned Parts?

Komponen Diuripake Precision Komplek yaiku komponen mesin khusus sing diprodhuksi utamane kanthi muter benda kerja nalika alat nglereni mbusak materi kanggo nggawe fitur silinder, conical, thread, grooved, utawa contoured sing tepat. Ora kaya poros utawa bushing sing prasaja, komponen sing diuripake kompleks bisa nggabungake sawetara operasi mesin lan geometri rumit ing siji komponen.

Fitur khas kalebu pirang-pirang dhiameter, bolongan internal, benang sing apik, alur, pundak, taper, bolongan salib, slot, chamfers, radius, lan permukaan khusus. Pusat balik CNC majeng bisa nggabungake ngowahi karo pengeboran, nunyuk, panggilingan, lan operasi liyane, saéngga sawetara fitur kanggo diprodhuksi karo setups kurang.

Kanggo para panuku, nilai komponen presisi sing kompleks ora mung toleransi dimensi cilik. Tujuan nyata yaiku kinerja sing konsisten nalika bagean kasebut dipasang dadi sistem mekanik sing luwih gedhe. Akurasi dimensi, concentricity, kondisi permukaan, sifat materi, lan repeatability kabeh kudu bisa bebarengan.

Ing produksi praktis, toleransi sing bisa ditindakake gumantung saka materi, geometri, kondisi mesin, perkakas, workholding, stabilitas proses, lan cara inspeksi. Referensi mesin Published umum nuduhake CNC umum ngowahi watara ± 0,05 mm, nalika toleransi kenceng watara ± 0,01 mm utawa ngisor bisa uga ing fitur milih nalika proses jumbuh direkayasa. :contentReference[oaicite:0]{index=0}

Apa sing Nggawe Komplek Bagian?

Komponen dadi rumit sacara teknis nalika geometri utawa syarat fungsional mbutuhake kontrol proses sing luwih gedhe tinimbang ngowahi biasa. Kompleksitas bisa teka saka jumlah fitur, hubungane siji liyane, utawa angel njaga akurasi sajrone produksi.

Mulane kompleksitas kudu dievaluasi saka perspektif fungsional. A part karo akeh fitur katon ora mesthi angel kanggo Pabrik, nalika komponen relatif cilik bisa dadi Highly nuntut yen ngemot bolongan kritis, requirement runout nyenyet, utawa materi angel.

Kepiye Bagean Presisi Komplek Digawe?

Proses manufaktur sing dipercaya diwiwiti sadurunge mesin wiwit nglereni. Tinjauan teknik, verifikasi materi, perencanaan proses, pilihan perkakas, mesin, inspeksi, lan finishing kabeh nyumbang kanggo asil pungkasan.

Teknik lan Gambar Review

Tim manufaktur pisanan nyinaoni gambar teknis, model 3D, spesifikasi materi, syarat toleransi, benang, permukaan permukaan, perawatan panas, lan instruksi khusus liyane.

Tahap iki bisa ngenali masalah manufaktur potensial sadurunge produksi diwiwiti. Contone, toleransi nyenyet rasah ing lumahing non-fungsi bisa nambah mesin lan syarat pengawasan tanpa nambah fungsi nyata komponen kang.

Persiapan Bahan

Simpenan bar utawa bahan mentah liyane dipilih miturut spesifikasi sing disetujoni. Sertifikat materi bisa uga dibutuhake kanggo aplikasi sing bisa dilacak penting.

CNC Nguripake

Workpiece dicekel kanthi aman nalika alat sing dikontrol CNC nindakake operasi kayata madhep, ngowahi kasar, ngowahi rampung, mboseni, threading, grooving, lan chamfering. Perkakas langsung utawa peralatan panggilingan bisa digunakake nalika komponen mbutuhake fitur panggilingan utawa pengeboran tambahan.

Operasi Sekunder

Sawetara komponen mbutuhake operasi tambahan sawise ngowahi. Gumantung ing gambar, iki bisa uga kalebu grinding, polishing, perawatan panas, deburring, plating, anodizing, passivation, utawa pangobatan lumahing liyane.

Inspeksi lan Verifikasi Akhir

Dimensi kritis dicenthang nggambar. Gumantung saka syarat proyek, produsen bisa nggunakake mikrometer, alat ukur, peralatan pangukuran optik, sistem CMM, utawa instrumen inspeksi presisi liyane.

Urutan manufaktur penting amarga saben persiyapan tambahan bisa ngenalake kesempatan kanggo variasi keselarasan. Peralatan mill-turn modern bisa nyuda jumlah persiyapan kanggo sawetara komponen kompleks lan mulane nyuda kesalahan repositioning potensial. :contentReference[oaicite:1]{index=1}

Bahan apa sing bisa digunakake?

Pilihan materi langsung mengaruhi prilaku pemotongan, nyandhang alat, generasi panas, stabilitas dimensi, resistance karat, bobot, kekuatan, lan kinerja aplikasi pungkasan.

• Baja tahan karat:Cocog kanggo aplikasi sing mbutuhake ketahanan karat lan daya tahan mekanik.
• Baja karbon:Umum kanggo komponen mekanik umum, poros, pin, lan hardware industri.
• Baja paduan:Migunani ing ngendi kekuatan sing luwih dhuwur, tahan nyandhang, utawa kemampuan perawatan panas dibutuhake.
• Aluminium:Entheng lan machinable, dadi cocok kanggo rakitan bobot-sensitif.
• Kuningan:Asring dipilih kanggo fittings, konektor, komponen electrical, lan aplikasi mbutuhake machinability apik.
• Tembaga:Digunakake nalika konduktivitas listrik utawa termal penting.
• Teknik plastik:Bahan kayata POM, PEEK, PTFE, lan nilon bisa diuripake kanggo aplikasi khusus sing entheng, gesekan, utawa tahan kimia.

Materi ora kudu dipilih mung miturut penak mesin. Insinyur kudu nimbang suhu operasi, beban, paparan karat, nyandhang, kompatibilitas kimia, syarat listrik, lan karakteristik komponen kawin.

Kepiye Akurasi lan Toleransi Dikontrol?

Presisi dikontrol liwat interaksi kemampuan mesin, perkakas, pemrograman, workholding, stabilitas material, kahanan lingkungan, lan inspeksi.

Karakteristik sing umum dikontrol kalebu:

• Dhiameter njaba lan diameter njero
• Dawane bagean
• Bunder
• Silinder
• Concentricity utawa runout
• Ukuran benang
• Lokasi bolongan
• Hubungan geometris antarane permukaan fungsional

Contone, poros mbutuhake diameter kontrol kanggo kursi bantalan nalika lumahing njaba non-fungsi bisa nggunakake toleransi kurang mbatesi. Pendekatan iki ngidini sumber daya manufaktur fokus ing dimensi sing bener mengaruhi perakitan lan kinerja.

Referensi mesin industri nandheske yen kemampuan toleransi gumantung marang geometri lan kondisi proses tinimbang dadi nomer universal siji. :contentReference[oaicite:2]{index=2}

Napa Permukaan Rampung Penting?

Rampung lumahing luwih saka syarat tampilan. Bisa mengaruhi gesekan, nyandhang, sealing, kontak bantalan, prilaku geser, pangayoman karat, lan kinerja perakitan.

Persyaratan permukaan-rampung umum kanggo komponen sing diuripake kalebu kira-kira Ra 3,2 μm kanggo akeh permukaan mesin umum, Ra 1,6 μm kanggo permukaan fungsional sing luwih alus, lan Ra 0,8 μm utawa luwih murah kanggo aplikasi presisi sing dipilih. Rampung sing luwih nuntut mbutuhake grinding utawa polishing tinimbang ngowahi dhewe. :contentReference[oaicite:3]{index=3}

Mulane, insinyur kudu ngenali permukaan sing bener-bener fungsional. Jurnal bantalan, permukaan sealing, utawa antarmuka geser bisa uga mbutuhake finish sing beda saka permukaan reresik eksternal.

• Permukaan fungsional:Nemtokake finish sing dibutuhake miturut kondisi operasi.
• Sealing lumahing:Coba loro roughness lan cacat lumahing.
• Permukaan geser:Coba gesekan lan nyandhang.
• Permukaan kosmetik:Netepake pangarepan tampilan kanthi kapisah saka syarat fungsional.

Kepiye Precision Turned Parts Dipriksa?

Inspeksi kudu disambungake langsung menyang gambar teknik. Ngukur saben karakteristik sing bisa ditindakake kanthi cara sing padha ora mesthi dibutuhake; rencana pengawasan kudu fokus ing dimensi kritis lan syarat fungsi.

Proses kontrol kualitas sing komprehensif bisa uga kalebu:

1. Verifikasi materi sing mlebukanggo konfirmasi materi sing ditemtokake.
2. Inspeksi pisanankanggo verifikasi proses produksi sadurunge manufaktur skala lengkap.
3. Pangukuran ing proseskanggo ngenali drift dimensi sajrone produksi.
4. Pemriksaan dimensi pungkasanmarang syarat drawing.
5. Verifikasi lumahing-rampungkanggo wilayah fungsional sing ditemtokake.
6. Pemeriksaa benangnggunakake alat ukur utawa alat ukur sing cocog.
7. Dokumentasikayata laporan dimensi nalika dibutuhake dening pelanggan.

Kanggo bagean sing nuntut banget, mesin pangukuran koordinat utawa sistem pangukuran optik bisa menehi verifikasi dimensi sing luwih lengkap. Laporan inspeksi lan dokumentasi artikel pisanan uga bisa mbantu tim tuku lan teknik nggawe konsistensi produksi.

Kepiye Insinyur Ngrancang Komponen Iki?

Desain apik minangka salah sawijining cara sing paling efektif kanggo nambah manufaktur tanpa ngrusak fungsi.

• Ngenali kanthi jelas dimensi kritis lan permukaan fungsional.
• Aja nggunakake toleransi sing ketat banget kanggo saben dimensi.
• Gunakake spesifikasi utas standar nalika praktis.
• Nyedhiyani radii lan chamfers cocok ngendi akses perkakas mbutuhake wong.
• Coba kekandelan tembok lan kemungkinan deformasi.
• Nemtokake roughness lumahing mung ing ngendi iku serves tujuan fungsi.
• Nemtokake biji materi kanthi cetha.
• Ngenali syarat perawatan panas lan perawatan permukaan.
• Nyedhiyakake gambar 2D lengkap lan model 3D sing akurat yen kasedhiya.

Siji prinsip praktis yaiku ngrancang babagan fungsi tinimbang presisi teoretis maksimal. Referensi manufaktur terus-terusan nyathet yen toleransi ketat sing ora perlu bisa nambah wektu mesin, syarat inspeksi, lan kerumitan produksi. :contentReference[oaicite:4]{index=4}

Ing endi Bagian Presisi Komplek Digunakake?

Amarga ngowahi utamané cocok kanggo géomètri rotasi lan silinder, presisi nguripake komponen katon ing akeh sistem industri.

Apa sing kudu digoleki para panuku ing Mitra Manufaktur?

Milih supplier kanggo komponen tliti Komplek mbutuhake luwih saka mbandingaken prices unit. Pabrikan kudu nduduhake manawa bisa ngerti syarat teknis lan bola-bali ngasilake komponen sing cocog karo syarat kasebut.

Titik evaluasi penting kalebu:

1. Kapabilitas mesin:Konfirmasi yen peralatan cocog karo geometri komponen.
2. Pengalaman materi:Takon apa supplier ajeg ngolah materi sing ditemtokake.
3. Kontrol kualitas:Priksa peralatan, prosedur, lan dokumentasi.
4. Dhukungan Teknik:Temtokake manawa supplier bisa ngenali masalah manufaktur sadurunge produksi.
5. Konsistensi produksi:Takon carane variasi dimensi dipantau sajrone produksi luwih gedhe.
6. Kapabilitas Finishing:Konfirmasi manawa perawatan sekunder sing dibutuhake bisa dikoordinasi kanthi andal.
7. Komunikasi:Priksa manawa pitakonan teknis bisa dirampungake kanthi cepet lan akurat.
8. Traceability:Kanggo aplikasi sing nuntut, netepake syarat kanggo rekaman materi lan produksi.

Qingdao Tuoyuan Metal Products Co., Ltd. bisa ndhukung pelanggan sing mbutuhake komponen logam khusus ing ngendi kontrol dimensi, gambar rinci, pilihan materi, lan produksi sing bisa diulang penting. Kanggo tim pengadaan, nyedhiyakake gambar teknis lengkap lan nemtokake syarat kritis kanthi jelas minangka titik wiwitan sing efektif kanggo evaluasi teknis lan kutipan.

Pitakonan sing Sering Ditakoni

Apa prabédan antarane bagean diuripake standar lan presisi Komplek diuripake part?

Bagean sing diuripake standar umume nduweni geometri silinder sing relatif prasaja lan syarat dimensi konvensional. Bagean presisi sing kompleks bisa nggabungake pirang-pirang diameter, fitur internal, benang, alur, bolongan salib, toleransi sing ketat, runout sing dikontrol, lan permukaan permukaan tartamtu ing siji komponen.

Sepira akurat presisi kompleks bisa dadi bagean?

Akurasi gumantung saka materi, geometri, konfigurasi mesin, perkakas, workholding, stabilitas proses, lan cara inspeksi. Umum CNC ngowahi bisa umume watara ± 0,05 mm, nalika fitur tliti dipilih bisa tekan kira-kira ± 0,01 mm utawa kenceng nalika desain lan proses ngidini. Angka kasebut kudu dianggep minangka referensi kemampuan khusus proyek tinimbang jaminan universal. :contentReference[oaicite:5]{index=5}

Bahan apa sing umum digunakake kanggo komponen sing diuripake kanthi presisi?

Pilihan umum kalebu stainless steel, baja karbon, baja paduan, aluminium, kuningan, tembaga, lan plastik engineering. Materi sing cocog gumantung saka kekuatan, tahan korosi, suhu, nyandhang, bobot, sifat listrik, lan lingkungan operasi.

Apa bagean sing diuripake kompleks mbutuhake pangolahan sekunder?

Ora tansah. Sawetara komponen bisa rampung langsung liwat CNC ngowahi, nalika liyane mbutuhake grinding, polishing, perawatan panas, plating, anodizing, passivation, utawa pangolahan pagawean liyane kanggo ketemu syarat fungsi tartamtu.

Napa Rampung permukaan penting kanggo komponen sing diuripake?

Rampung lumahing bisa mengaruhi gesekan, nyandhang, sealing, kontak bantalan, prilaku geser, lan katon. Lumahing fungsional mulane kudu nampa syarat sing cocog karo kahanan operasi sing nyata tinimbang kanthi otomatis ngetrapake spesifikasi rampung sing padha kanggo kabeh komponen.

Informasi apa sing kudu dilebokake nalika njaluk kutipan?

RFQ sing migunani kudu kalebu gambar 2D, model 3D yen kasedhiya, bahan bahan, jumlah, toleransi, syarat permukaan-rampung, benang, perawatan panas, perawatan permukaan, syarat inspeksi, pangarepan kemasan, lan syarat pangiriman. Informasi teknis lengkap ngidini pabrikan ngevaluasi proyek kanthi luwih akurat.

Bisa siji komponen gabungke ngowahi lan panggilingan?

ya wis. peralatan Mill-turn lan pusat ngowahi karo perkakas urip bisa gabungke ngowahi karo operasi kayata pengeboran, nunyuk, slotting, lan panggilingan. Iki bisa nyuda jumlah persiyapan kanggo desain komponen sing cocog lan mbantu njaga hubungan posisi ing antarane fitur. :contentReference[oaicite:6]{index=6}

Kesimpulan

Komponen Diuripake Presisi Komplek minangka komponen sing direkayasa kanthi geometri, akurasi dimensi, sifat material, kondisi permukaan, lan keterulangan produksi kabeh nyumbang kanggo kinerja pungkasan. Pendekatan manufaktur sing paling efektif diwiwiti kanthi gambar teknis sing jelas, pilihan materi sing cocog, toleransi sing nyata, operasi mesin sing direncanakake kanthi ati-ati, lan metode inspeksi sing nggambarake fungsi nyata komponen kasebut.

Kanggo insinyur lan tim tuku, kuncine ora mung njaluk toleransi sing paling cilik. Nanging, saben syarat kudu disambungake menyang perakitan, gerakan, sealing, mbukak, nyandhang, utawa fungsi liyane sing bisa diukur. Pendekatan iki bisa mbantu ngontrol kerumitan manufaktur nalika njaga kinerja sing dikarepake saka komponen sing wis rampung.

Yen sampeyan ngembangake poros khusus, bushing, fitting, konektor, komponen mekanik presisi, utawa produk sing diuripake rumit liyane,Qingdao Tuoyuan Metal Products Co., Ltd.bisa ngevaluasi syarat teknis lan kabutuhan produksi.Nuduhake gambar, spesifikasi, bahan, lan jumlah, lanhubungi kitakanggo ngrembug solusi manufaktur sing cocok kanggo proyek sampeyan.
