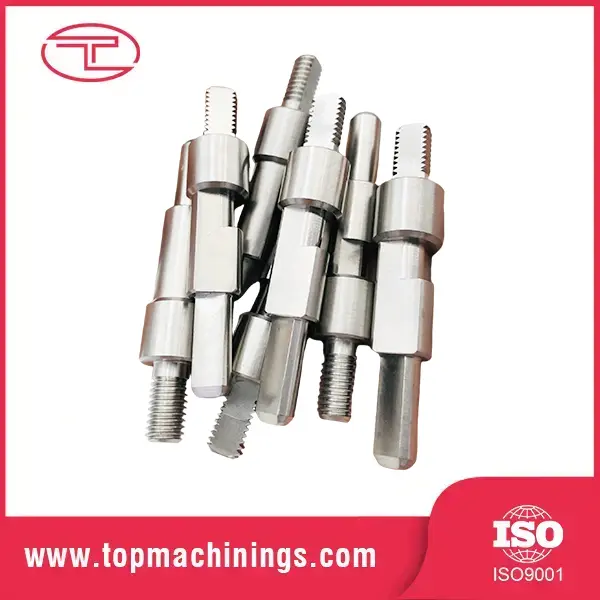

CNC Machined Hydraulic Fitting

Pemasangan hidrolik mesin CNC yaiku fitting hidrolik sing nyambungake selang, tabung, pompa, katup, lan silinder ing sistem hidrolik. Iku katon prasaja - awak logam karo Utas lan pasuryan sealing - nanging makaryakke ing kahanan kasar: meksa saka 50 kanggo 400+ bar, swings suhu, geter, lan adi hydraulic sing nemokake sembarang path bocor kaya banyu nemokake retak.

Pakaryan pas yaiku nutup. Apa iku JIC 37 ° suar, ORFS (O-ring segel pasuryan), thread podo BSPP, utawa NPT tapered Utas, geometri sealing machined kanggo tliti micron. Lumahing sealing metu saka bunder kanthi 0.02mm minangka pas sing nangis. Utas kanthi oyod sing robek minangka fitting sing diunekake ing tekanan. Mulane kualitas mesin ora "apik kanggo duwe" ing kene - iki masalah safety.

Fitur Utama & Keuntungan saka fitting hidrolik mesin CNC

Sealing Permukaan Mesin, Ora "Cukup Apik" 37 ° flare conthong, O-ring alur, lan jog pasuryan sing machined karo kontrol toleransi (sudut jog ± 0,5 °, lumahing rampung Ra 0,8μm max). Lumahing sealing sing tepat yaiku 350 bar ing njero pipa lan metu saka ruangan peralatan sampeyan.

Benang resik, Tajem Utas dipotong utawa digulung nganti 6g / 6H kanthi bentuk profil lengkap - ora ana oyod sing robek, ora ana pucuk sing digulung. Utas tapered (NPT / BSPT) diverifikasi nganggo pengukur dering L1 / L2 kanggo njamin sambungan sing nyenyet lan ora bocor.

Tekanan-Dites Kapercayan Kita meksa fitting test kanggo 1.5 × dirating meksa digunakake ing kumpulan sampel, lan saben fitting wis visual lan dimensi dipriksa. Kanggo aplikasi kritis, tes tekanan 100% kasedhiya.

Bahan Tengen kanggo Cairan Baja karbon seng dilapisi kanggo sistem minyak mineral standar; stainless 316 kanggo pangan, segara, lan cairan agresif; kuningan kanggo tekanan rendah pneumatik lan layanan banyu. Bahan sing tepat nyegah karat galvanik lan gagal durung wayahe.

Kebersihan Sampeyan Bisa Nemtokake Perlengkapan diresiki kanthi ultrasonik lan dikemas miturut spesifikasi kebersihan sampeyan - kalebu kelas kebersihan ISO 4406 kanggo sistem servo lan proporsional sensitif.

Spesifikasi Produk

Aplikasi Khas

Minangka pabrikan lan pemasok fitting hidrolik mesin CNC, Tuoyuan Metal nyedhiyakake fitting kanthi akeh kanthi rega langsung pabrik kanggo:

Hidrolik seluler - excavator, loader, mesin pertanian

Sistem hidrolik industri - pers, mesin cetakan injeksi, alat mesin

Peralatan konstruksi sirkuit hidrolik

Sistem hidrolik laut lan lepas pantai (316 stainless)

Pangolahan panganan lan garis cairan farmasi

Bangku uji, sistem pelumasan, lan sirkuit pneumatik

Proses Produksi

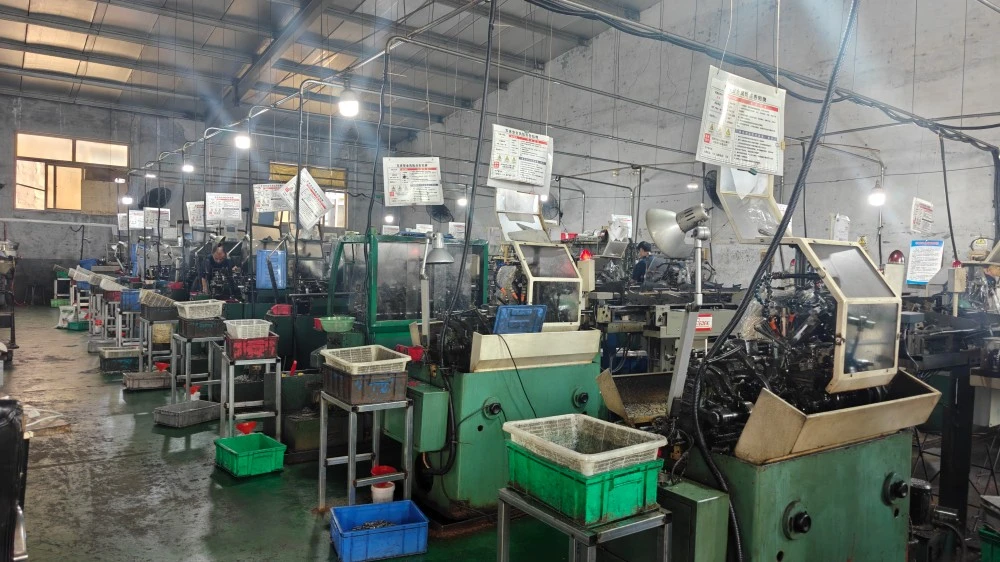

fitting Hydraulic sing machined saka Simpenan bar ing CNC lathes - asring ing siklus clamping siji. Badan hex diuripake, dibor, diulir, lan geometri sealing (cone flare, alur O-ring, utawa taper) dipotong kanthi alat khusus. Pendekatan persiyapan tunggal yaiku sing nyekel permukaan sealing concentric karo benang.

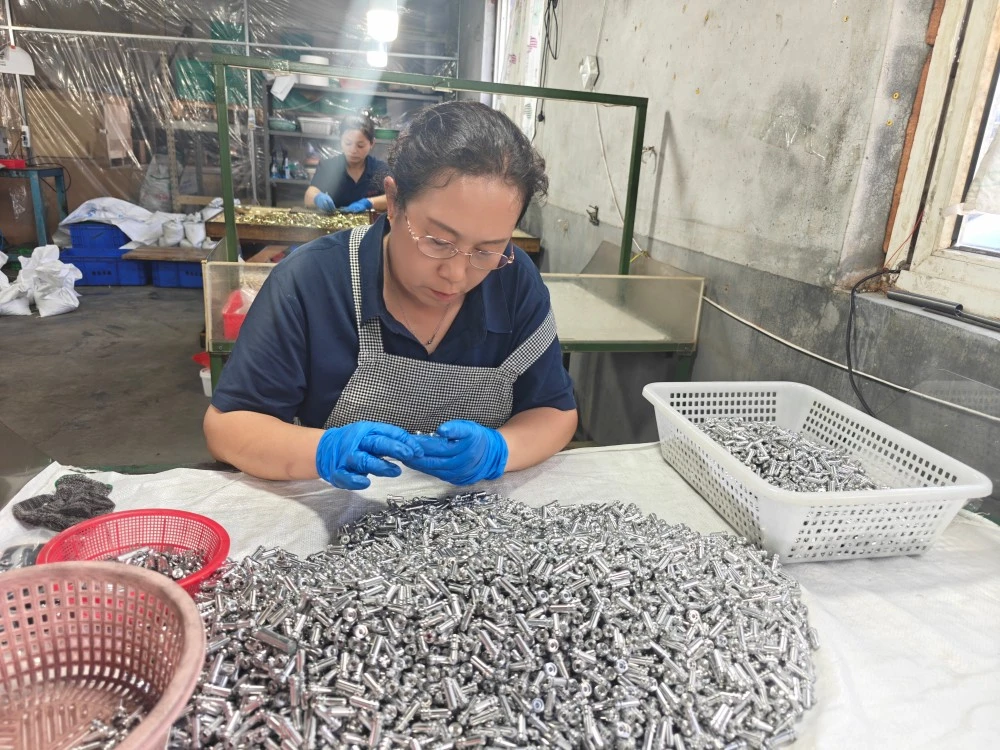

Sawise mesin, fitting deburred - kritis ing sealing pasuryan - banjur lumahing dianggep (seng plating, seng-nikel, utawa passivation). Perlengkapan di resiki kanthi ultrasonik kanggo mbusak kripik lan residu, banjur dipriksa: ngukur benang, mriksa sudut jog, pangukuran dimensi, lan uji tekanan sampel.

Apa Pilih Tuoyuan Metal

Precision Mesin Ngendi Iku Counts Mesin bubut CNC kita nduweni akurasi posisi baleni ≤ ± 0.003mm, lan kita rutin mesin nganti ± 0.01mm ing fitting - pita toleransi sing tetep nutup permukaan lan benang gage-resik.

Dasawarsa Keahlian Metalworking Swara 10 taun ing presisi dadi bagean, kanthi pabrik 5,000 m², 20 mesin bubut CNC, lan kapasitas taunan 100 yuta potongan. Kita wis nggawe mesin saben standar sing cocog ing katalog iki - kaping pirang-pirang.

48-Jam Quality Response Yen masalah ditemokake, kita nanggapi ing 48 jam lan njupuk tanggung jawab ganti rugi lengkap minangka sarujuk. Komitmen kasebut, diajeni kanthi konsisten, mulane 95% pelanggan pesen maneh.

Dokumentasi Siap Ekspor Sertifikat material, laporan inspeksi, lan cathetan tes tekanan dikirim kanthi saben pesenan. Koordinasi pengawasan pihak katelu kasedhiya.

Packing & Pengiriman

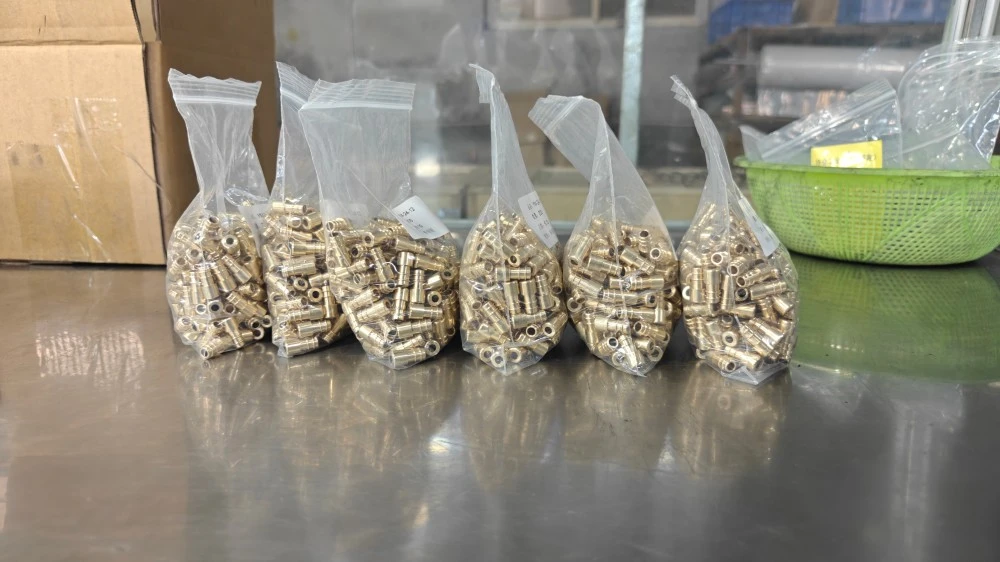

Fitting di resiki, dilindhungi saka karat, lan dikemas ing tas poli, karton, utawa kasus kayu ekspor. Ekspres, udara, lan angkutan laut kasedhiya saka Pelabuhan Qingdao. Dokumentasi: Faktur Komersial, Daftar Kemasan, Bill of Lading, Sertifikat Asal, Sertifikat Uji Bahan. Kanggo prices pas hydraulic machined CNC, pesenan akeh, utawa kutipan, hubungi tim ekspor kita.

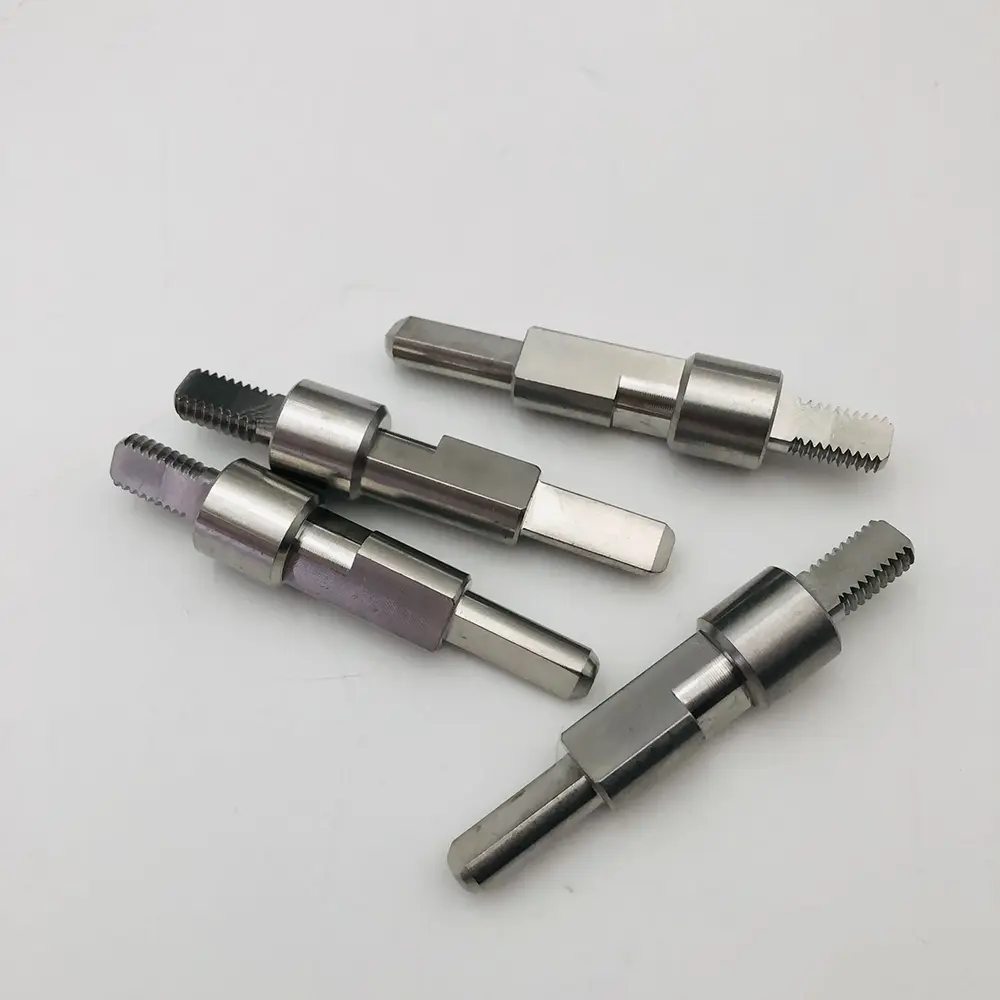

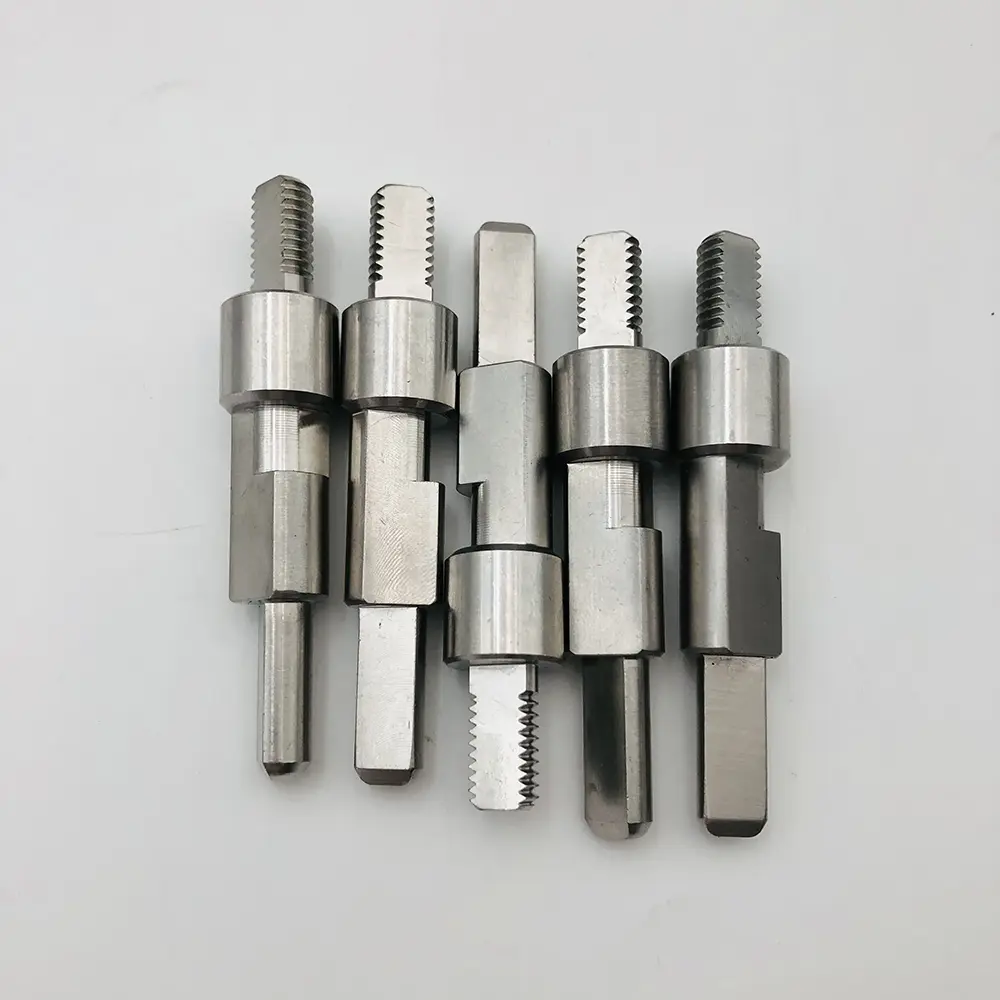

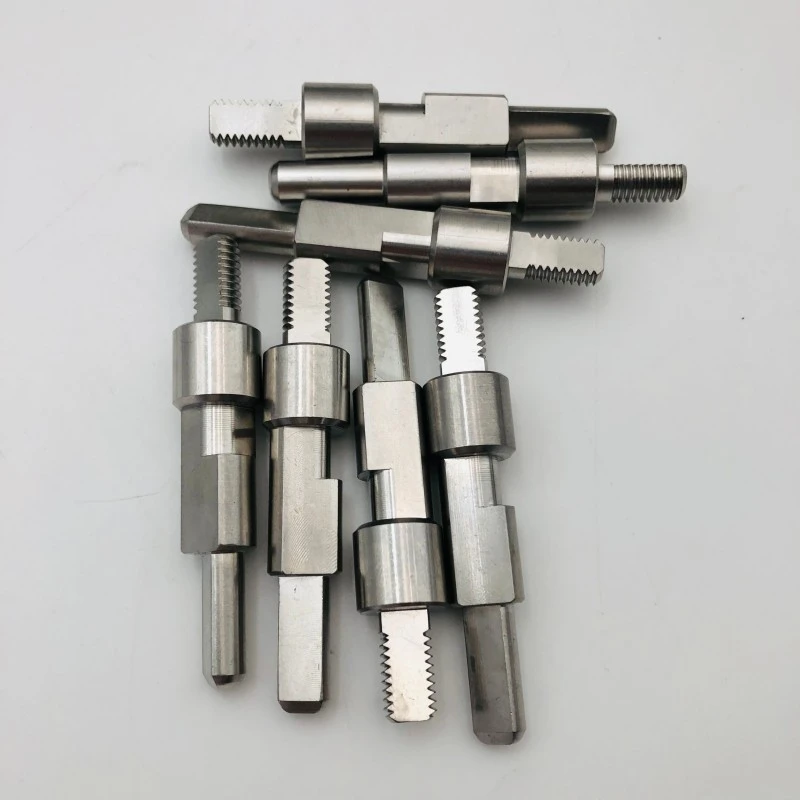

Dhuwur-Presisi Utas Shafts kanggo Industrial Equipment

Klien: Produsen Peralatan Hidrolik Eropa

Industri: Fluida Power & Industrial Automation

Bahan: Stainless Steel/Baja Karbon

Proses: Precision CNC Turning, Milling, Threading & Perawatan Panas

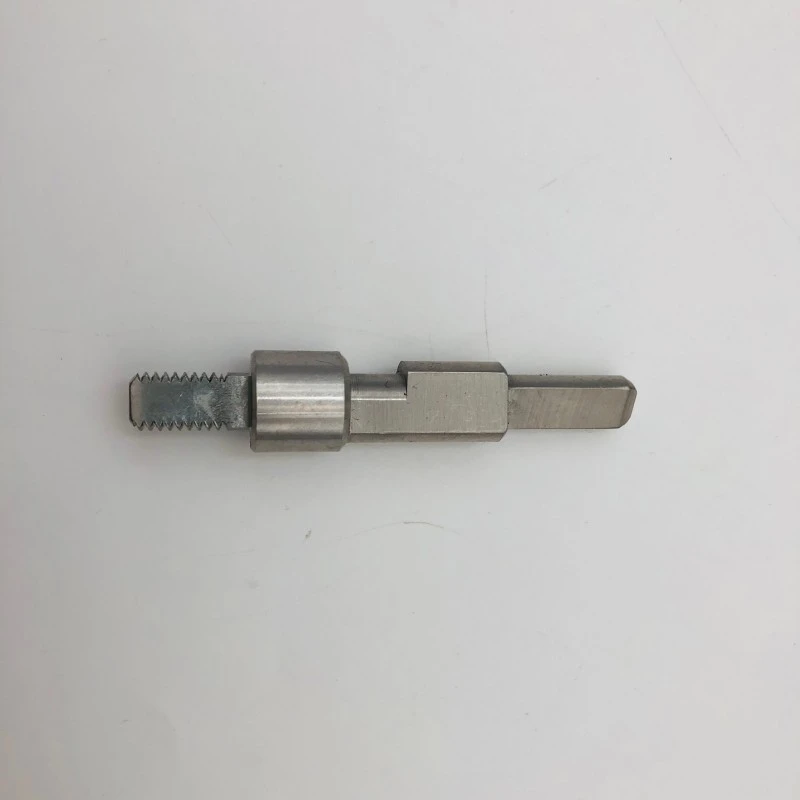

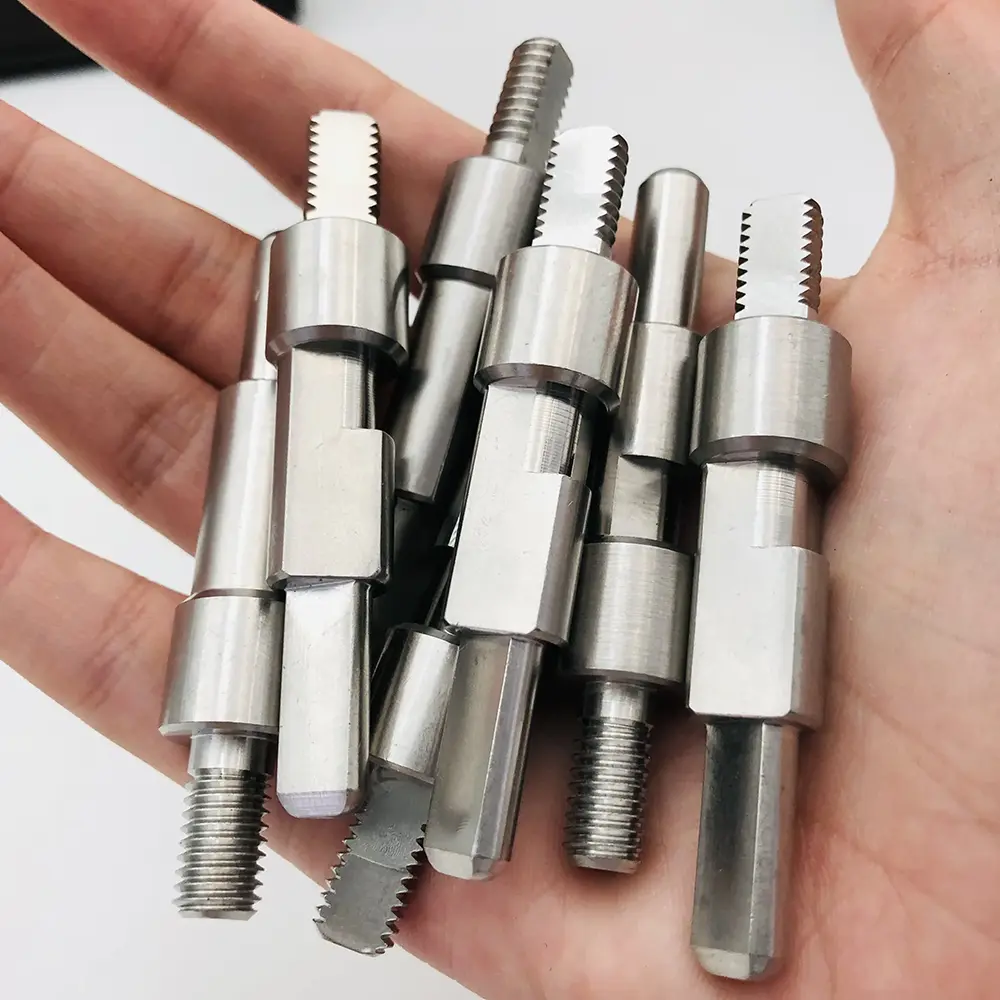

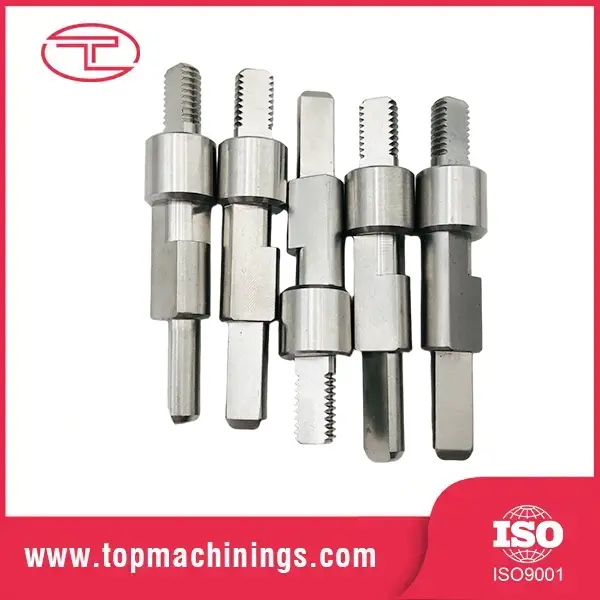

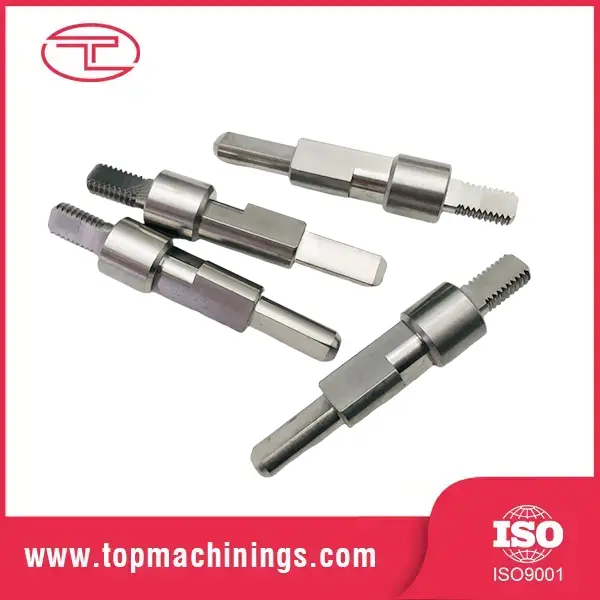

Klien mbutuhake poros Utas multi-langkah khusus kanthi toleransi sing ketat lan permukaan sing lancar kanggo nyegah bocor lan nyandhang mekanik ing rakitan hidrolik tekanan tinggi. Komponen pasar standar gagal nyukupi syarat torsi lan keselarasan tartamtu.

Nggunakake multi-sumbu Swiss CNC ngowahi lan mesin panggilingan tliti, kita diprodhuksi shafts selaras karo profil thread pas lan fitur flat-milled miturut gambar technical klien. Kontrol kualitas sing ketat, kalebu tes ukuran benang 100% lan mriksa kekasaran permukaan, ditrapake sadurunge dikirim.

FAQ

P: Standar pas sing kudu digunakake?

A: Iku gumantung ing wilayah lan ends selang: JIC umum ing Amerika Utara, BSP ing Eropah / Asia, DIN metrik ing Jerman, ORFS ngendi getaran lan kinerja tanpa bocor. Kirimi fitting utawa gambar saiki lan kita bakal ngenali standar lan nyuplai fitting cocog.

P: Tekanan apa sing bisa ditangani karo fitting sampeyan?

A: Fitting standar dirating nganti 350 bar tekanan kerja; konfigurasi tekanan dhuwur nganti 630 bar. Kita tes tekanan sampel batch nganti 1,5 × tekanan sing dirating.

P: Apa sampeyan bisa nyedhiyakake fitting stainless steel kanggo panganan utawa panggunaan laut?

A: Ya — fitting SUS316 kanthi finish passivation kasedhiya kanggo aplikasi panganan, laut, lan farmasi. Sertifikat materi diwenehake.

P: Apa sampeyan nawakake fitting khusus saben gambar?

A: Ya, fitting lengkap khusus minangka spesialisasi kita. Kirimi gambar utawa sampel lan kita bakal mesin kanggo geometri pas, kalebu konfigurasi port adat.

P: Apa MOQ lan wektu pangiriman CNC machined hydraulic fitting?

A: Sampel: 3-5 dina, MOQ fleksibel. Produksi: rata-rata 15 dina. Angkutan laut saka Qingdao, utawa ekspres kanggo pesenan cilik sing penting.
